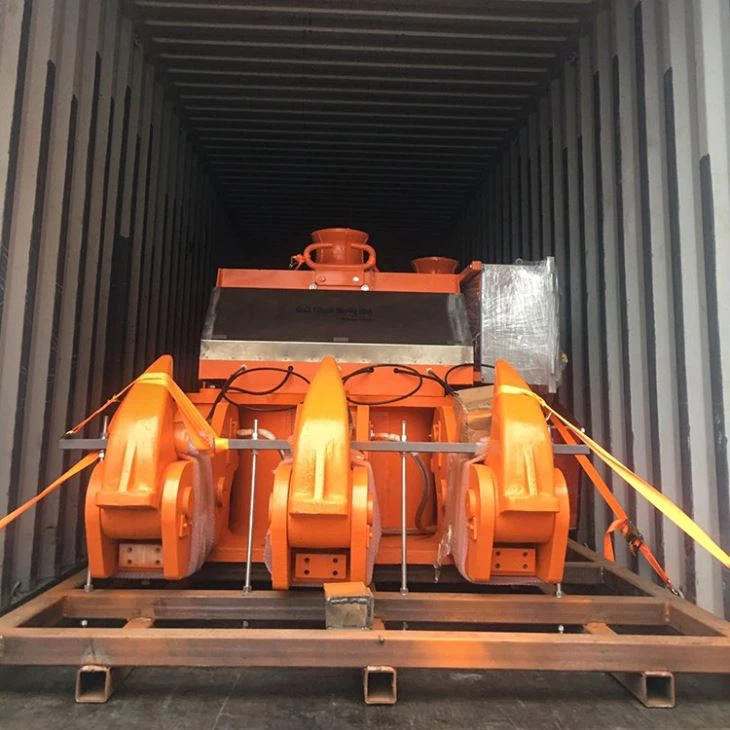

Marine Triple Quick Release förtöjningskrok
Snabbkopplingskrokar är designade för förtöjningsapplikationer i olje- och gasterminaler. Våra snabbkopplingskrokar är tillverkade av högkvalitativt material med perfekt säkerhet och tillförlitlighet, gör det möjligt att passa för hög salthalt & låg temperatur & storm etc. hårdaste marina miljöer.
Leveransområdet är från SWL 30T till SWL 250T, varje krok av enheter har en provlast på 1,5 x SWL. Krokar kan levereras som enkel-, dubbel-, trippel-, fyrdubbla och etc. Kan också finnas i olika alternativ, inklusive manuella, elektriska och hydrauliska frisläppningssystem. Enheter för manuell utlösning och fjärrutlösning finns tillgängliga och kan även förses med laststift och lastövervakningssystem.
För små QRH-storlekar kan enheten designas utan integrerad kapstan.
Funktioner
1. Minskar vältmomentet på krokbasen och därefter spänningarna på krokbasen och krokbasfundamenten
2. Minskar risken
3. Krokprofil formad för att styra budlinan under hämtning för att minimera linhanteringskraven, vilket minskar förtöjningspersonalens riskexponering
4. Enstegs låsmekanism
5. Färre rörliga delar minskar underhållskraven och förbättrar tillförlitligheten
6. Kompakt design
7. Litet installationsfotavtryck, minimerar mängden däcksutrymme som förbrukas
Specifikationer
| Specifikation | Arbetsstyrka med en krok | Running Pull of Electrical Capstan | Vikt (kg) | A | B | BB | C | D | E | EE | F | G | H | K | R | X |
| (KN) | (KN) | |||||||||||||||
| QRH-2-40 | 400 | 10 | 491 | 583 | 650 | 700 | 260 | 54 | 235 | 260 | 35 | 370 | 1233 | 96 | 90 | 6×M48 |
| QRH-2-60 | 600 | 10 | 878 | 788 | 750 | 780 | 290 | 62 | 275 | 290 | 45 | 407 | 1536 | 130 | 100 | 6×M56 |
| QRH-2-75 | 750 | 10 | 1049 | 888 | 750 | 850 | 325 | 70 | 275 | 325 | 45 | 417 | 1638 | 130 | 100 | 6×M64 |
| QRH-2-100 | 1000 | 20 | 1439 | 959 | 750 | 925 | 363 | 78 | 275 | 363 | 50 | 447 | 1709 | 150 | 100 | 6×M72 |
| QRH-2-125 | 1250 | 20 | 1602 | 1030 | 750 | 925 | 363 | 86 | 275 | 363 | 55 | 479 | 1780 | 150 | 100 | 6×M80 |
| QRH-2-150 | 1500 | 20 | 2332 | 1210 | 750 | 1000 | 400 | 86 | 275 | 400 | 55 | 499 | 1960 | 150 | 100 | 7×M80 |

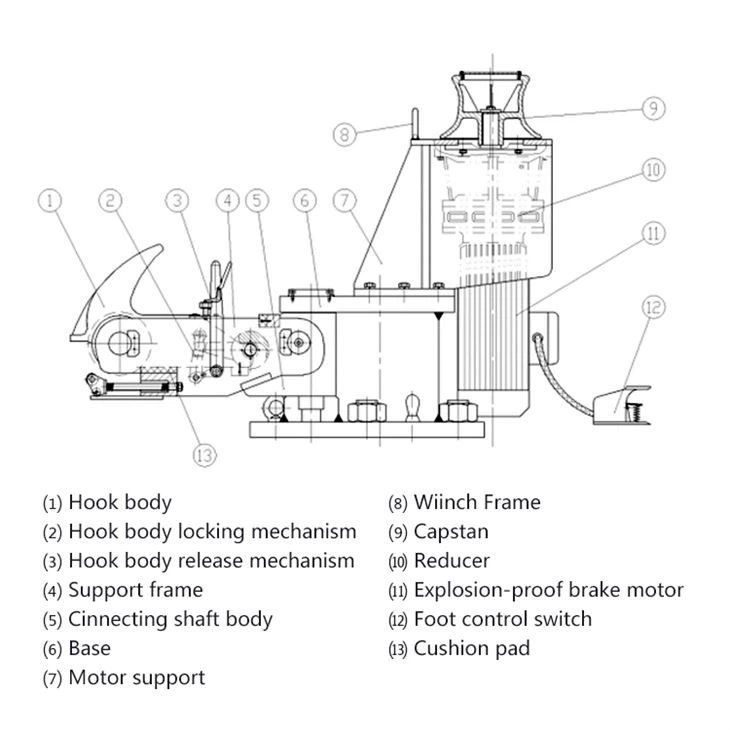

Teckning



Certifieringar

Inspektions rapport

Fallreferens
